Kaip veikia ACB?

Oro grandinės pertraukiklis (ACB)yra svarbus įrenginys, skirtas apsaugoti elektrines sistemas, ir yra plačiai naudojamas žemos įtampos ir vidutinės įtampos galios paskirstymo sistemose. Pagrindinė jo funkcija yra greitai nutraukti srovę, kai grandinė yra perkrauta, įvyksta trumpai sujungtos ar kitos gedimai, taip apsaugant elektros įrangą ir personalo saugumą. Šiame straipsnyje bus nagrinėjami ACB darbo principas, struktūrinė sudėtis ir taikymo scenarijai, kad skaitytojai galėtų visiškai suprasti šį pagrindinį įrenginį.

I. Pagrindinės ACB sąvokos ir funkcijos

Oro grandinės pertraukiklis (ACB) yra grandinės pertraukiklis, kuris naudoja orą kaip lanko gesinimo terpę ir daugiausia naudojamas žemos įtampos ir vidutinės įtampos energijos paskirstymo sistemose. Pagrindinė jo funkcija yra apsaugoti grandines ir įrangą nuo pažeidimų, kuriuos sukelia dabartinis perkrova ar trumpoji jungtis. Palyginti su tradiciniais saugikliais, ACB turi didesnę lūžio talpą ir lankstesnes veiklos charakteristikas ir kelis kartus gali atlikti lūžusias operacijas nepakeisdamas dalių.

ACB yra plačiai naudojamas pramoninėse, komercinėse ir gyvenamųjų namų energijos paskirstymo sistemose ir yra svarbi dalis užtikrinant saugų elektros sistemų veikimą.

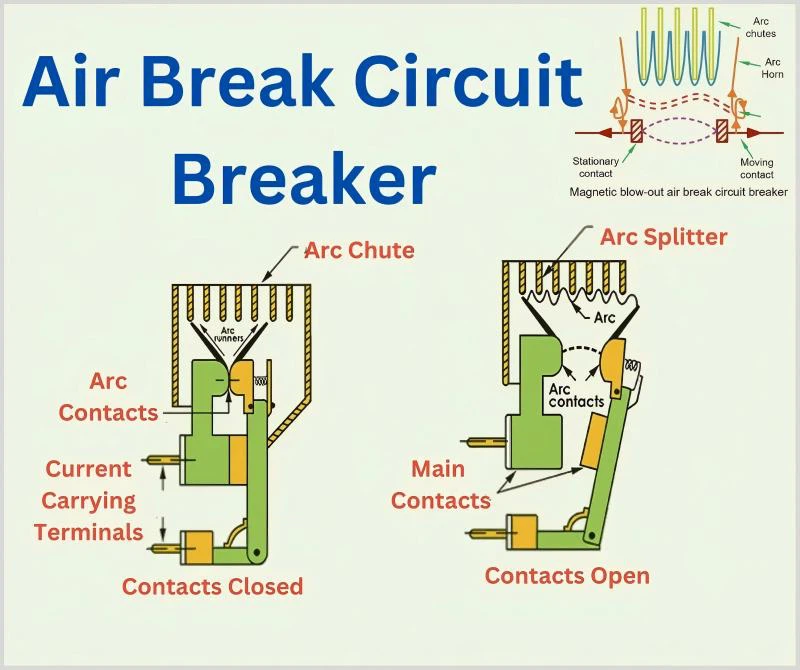

Ii. ACB pagrindinės struktūros ir komponentai

Struktūrinis dizainasACByra sudėtingas ir rafinuotas, daugiausia sudarytas iš šių pagrindinių komponentų:

• Kontaktų sistema:įskaitant fiksuotus kontaktus ir kilnojamuosius kontaktus, atsakingus už srovės laidumą normaliomis sąlygomis, ir greitai atsiskiriant, kad būtų nutraukta grandinė, jei gedimų atveju.
• ARC gesinimo įrenginys:Naudojant orą kaip lanko gesinimo terpę, naudodamiesi specialia lanko gesinimo kameros dizainu, greitai užgesinant lanką, susidarantį, kai kontaktai yra atskirti.
• Veiklos mechanizmas:Mechaninės galios kontaktų atidarymo ir uždarymo veikimas. Veikimo mechanizmas gali būti rankinis, elektrinis ar pavasario energijos kaupimo tipas.
• Išleidimas:naudojamas aptikti nenormalią grandinės srovę (pvz., Perkrovą ar trumpąjį jungimą) ir suaktyvinti veikimo mechanizmą, kad būtų galima atlikti atjungimo operaciją. Įprasti išleidimų tipai yra šiluminis magnetinis, elektroninis ir intelektualus.
• Korpusas:Teikia mechaninę apsaugą ir izoliacijos atramą, kad būtų užtikrintas saugus įrangos veikimas.

Šie komponentai veikia kartu, kad ACB būtų galima atlikti gedimų aptikimą ir srovės pjaustymą per milisekundes.

Iii. ACB darbo principas

ACB darbo principą galima suskirstyti į šiuos veiksmus:

1. Normali būsena:Kai grandinė veikia normaliai, ACB kontaktai lieka uždaryti, o srovė sklandžiai teka per kontaktinę sistemą.

2. Gedimų aptikimas:Kai grandinė bus perkrauta arba trumpai sujungta, „Tripper“ aptiks nenormalią srovę ir nusiųs signalą.

3. Kontaktų atskyrimas:Kai operacinis mechanizmas gauna signalą iš tripperio, jis greitai verčia kontaktus atskirti ir nukirpti srovę.

4. ARC gesinimo procesas:ARC, sugeneruotas, kai kontaktai yra atskirti, įvedamas į lanką gesinimo kamerą, ir ji greitai užgesinama oro aušinimu ir pailginant lanką.

5. Gedimų izoliacija:Baigus lūžio operaciją, gedimų grandinė yra visiškai izoliuota, kad būtų išvengta tolesnio įrangos ar gaisro pažeidimo.

Šis procesas paprastai baigtas dešimtimis milisekundžių, užtikrinant elektros sistemos saugumą.

Iv. Pagrindiniai ACB tipai

Pagal paraiškos scenarijus ir funkcinius reikalavimus,ACBGalima suskirstyti į šiuos tipus:

• Fiksuotas ACB:Įrengta fiksuotoje padėtyje, tinkama didelėms paskirstymo sistemoms.
• Stalčių tipo ACB:Naudojant nuimamą konstrukciją, jį lengva prižiūrėti ir pakeisti, ir dažnai naudojama tais atvejais, kai reikia dažnai atlikti operacijas.
• Intelektualus ACB:Įrengta elektronine kelione ir ryšio sąsaja, ji gali pasiekti nuotolinio stebėjimo ir gedimų diagnozę ir yra tinkamas šiuolaikiniams išmaniesiems tinkleliams.

Kiekvienas ACB tipas turi savo unikalius pranašumus, o vartotojai gali pasirinkti atitinkamą modelį pagal faktinius poreikius.

V. ACB taikymo scenarijai

ACB yra plačiai naudojamas šiose srityse:

• Pramonės paskirstymo sistema:Gamyklose ir gamybos įrenginiuose ACB naudojamas apsaugoti variklius, transformatorius ir kitą pagrindinę įrangą.
• Komerciniai pastatai:Biuro pastatuose, prekybos centruose ir viešbučiuose ACB užtikrina saugų platinimo sistemos veikimą.
• Infrastruktūra:Viešose vietose, tokiose kaip metro, oro uostai ir ligoninės, ACB teikia patikimą energijos tiekimo garantiją.
• Atsinaujinančios energijos sistema:Saulės ir vėjo energijos gamybos sistemose ACB naudojamas keitiklių ir energijos kaupimo įrangai apsaugoti.

Vi. ACB pranašumai ir apribojimai

Privalumai:

• Aukšto lūžio talpa:Jis gali saugiai nukirsti dideles sroves ir yra tinkamas didelės apkrovos progoms.
• Ilgas gyvenimas:Jis gali būti pakartotinai naudojamas ir jo nereikia pakeisti taip dažnai, kaip saugikliai.
• Lankstumas:Palaiko vadovą ir automatinę operaciją, kad pritaikytų skirtingus valdymo reikalavimus.
• Intelektas:„Intelligent ACB“ palaiko nuotolinio stebėjimo ir duomenų analizę, gerinant veikimo ir priežiūros efektyvumą.

Apribojimai:

• Didesnė kaina:Palyginti su saugikliais, ACB turi didesnes pradines investicijų ir priežiūros išlaidas.
• Didelis dydis:Reikia daugiau montavimo vietos.
• Sudėtingumas:Operacijai ir priežiūrai reikalaujama profesinių žinių ir įgūdžių.

Vii. Ateities ACB plėtros tendencija

Kuriant intelektualias ir automatizuotas galios sistemas,ACBtaip pat vystosi. Ateities plėtros tendencijos apima:

• Aukštesnis našumas:Pagerinkite lūžio talpos ir reagavimo greitį, kad prisitaikytumėte prie sudėtingesnių energijos sistemos reikalavimų.
• Intelektualus atnaujinimas:Integruokite daugiau jutiklių ir ryšio funkcijų, kad pasiektumėte realiojo laiko stebėjimą ir numatomą priežiūrą.
• Aplinkosaugos dizainas:Norėdami sumažinti poveikį aplinkai, naudokite labiau ekologiškesnes medžiagas ir gesinimo technologijas.

Išvada

Kaip svarbus elektros sistemų apsaugos įtaisas, darbo principas ir taikymo vertėOro grandinės pertraukikliai (ACB)negalima ignoruoti. Tai stebi srovę grandinėje ir greitai nutraukia grandinę nenormaliomis sąlygomis, kad apsaugotų įrangą ir asmeninę saugą bei saugų ir stabilų energijos sistemos veikimą. Ateityje, nuolat tobulėjant technologijoms ir nuolat plėtojant taikymo scenarijus, ACB vaidins svarbesnį vaidmenį.
